Dachschienenloses PV-Panel-Montagesystem

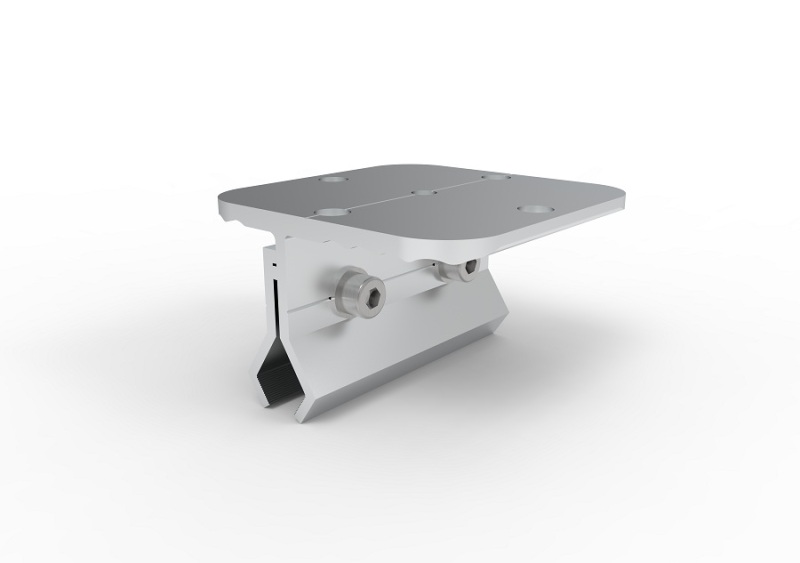

Das schienenlose System aus Stahlziegeln eignet sich für großflächige geneigte oder vertikal verriegelte farbige Stahlziegeldächer wie Fabriken oder Lagerhallen. Das Trägersystem wird direkt auf den farbigen Stahlziegel geklemmt, wodurch keine Schäden an Dachkonstruktion und Dach entstehen.

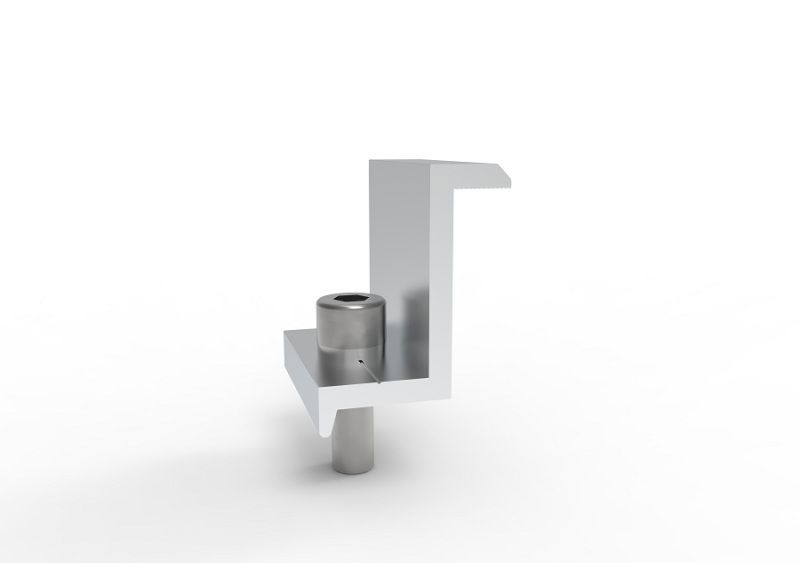

Das gesamte System verwendet keine Schienen, sondern direkt Druckblöcke, um die Komponenten an der Vorrichtung zu befestigen. Die Installation ist schnell, bequem, kostengünstig und weist eine hohe Schneelastbeständigkeit auf. Die Gesamtstruktur ist einfach und zuverlässig, robust und langlebig.
- Lester
- China
- 14 Wochentage
- 2 MW/Woche
- AL6005-T5
- AS/NZS1170 ASCE 7-05 DIN1044 GB50797-2012 GB5009-2012
- 10 Jahre
- 25 Jahre
- Information
Produktdetail
Produktbeschreibung
Die gestelllose Solar-Dachhalterung ist eine ideale Lösung für solarfarbene Stahlziegeldächer, die in industriellen und kommerziellen Solaranlagen weit verbreitet ist.
Dieses schienenlose Solarregal bietet eine einfache Methode zur Montage von Solarmodulen. Das Besondere an dieser Halterung ist, dass die Solarpanel-Halterung schienenfrei ist. Der Einsatz des Rackless-Systems löst das Problem der Schienenverbindung mit Steckverbindern und macht Schienen überflüssig, wodurch die Kosten gesenkt werden.

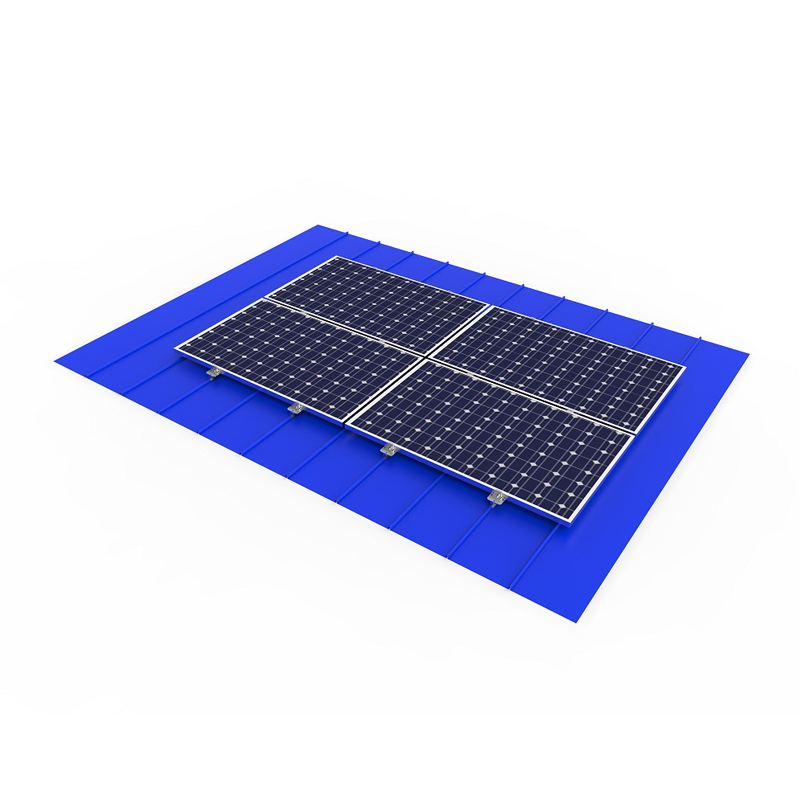

Die Montage von Solarmodulen auf dem Dach ohne Schiene eignet sich für die meisten solarfarbenen Stahlziegeldächer und erfreut sich bei den Benutzern großer Beliebtheit. Diese Halterung eignet sich für Orte mit geringer Wind- und Schneelast.
Produktmerkmale
Eloxiertes Aluminiummaterial, leicht und leicht, reduziert den Lastdruck auf dem Dach.
Es verfügt über eine gute Wasserdichtigkeit (bei gleichzeitiger Verwendung von Gummiplatten).
Geeignet für die meisten farbigen Stahlziegeldachsysteme.
Hohe Wirtschaftlichkeit.
Weniger weiteres Zubehör erforderlich, schnelle Installation.
TECHNISCHE PARAMETER | |
Maximale Windgeschwindigkeit | 42m/s |
| Schneelast | 2KN/m2 |
| Spannenbereich | bestimmt nach dem First der Stahlziegel |
| Standardlänge des Pressblocks | 40mm |
| Designstandard | AS/NZS1170 ASCE 7-05 DIN1044 GB50797-2012 GB5009-2012 |
LEISTUNGSPARAMETER | |
| Installationsort | abgewinkelte oder vertikal verriegelte Stahlziegel |
| Hauptmaterial | AL6005-T5 |
| Befestigungsmaterial | SUS304 |
| Anwendbare Komponenten | Gerahmt oder rahmenlos |
| Anwendbare Layoutmethode | vertikal oder horizontal |
| Garantiezeit | 10 Jahre |
INSTALLATIONSANLEITUNG
1. Montagevorrichtung
Montieren Sie die Leuchte entsprechend dem Designschema auf der farbigen Stahlfliese.

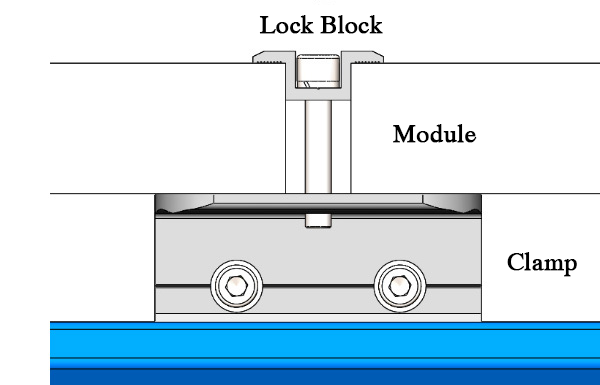

2. Komponenten installieren
Platzieren Sie die Baugruppe auf einer Schablone und sichern Sie sie mit einem Pressblock.
