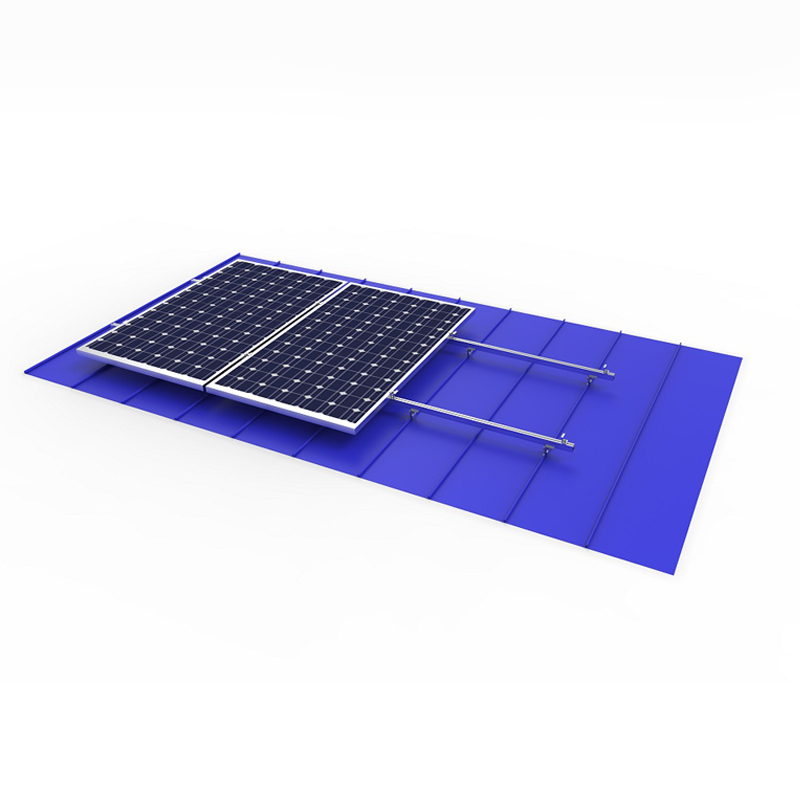

Vorrichtungsmontagehalterungssystem für Stahlziegeldächer
Dieses Halterungssystem eignet sich für großflächige Dächer aus farbigem Stahlziegel mit vertikalen Kanten und abgewinkelten farbigen Stahlziegeln, beispielsweise in Fabriken oder Lagerhallen. Die Halterung wird direkt an die farbigen Stahlziegel geklemmt, wodurch die farbigen Stahlziegel nicht durchdringen und beschädigt werden, wodurch das Problem des Austretens und Versickerns von Dachwasser vermieden wird.

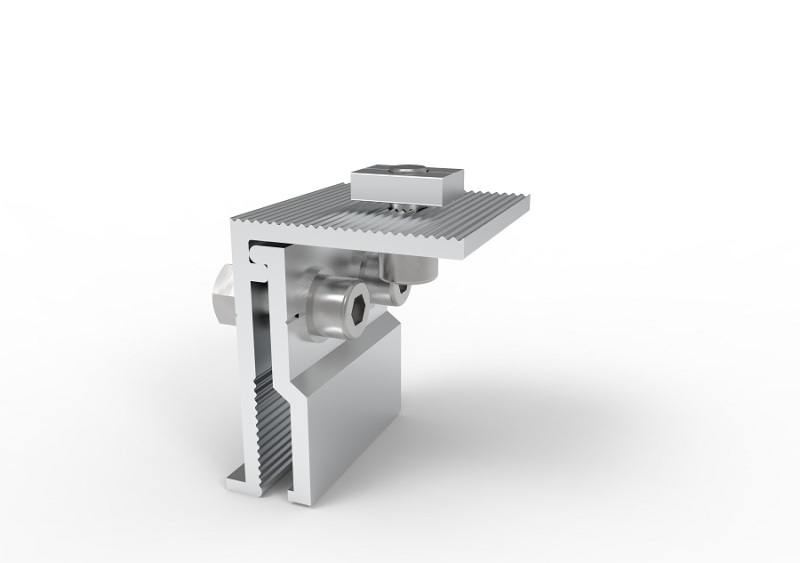

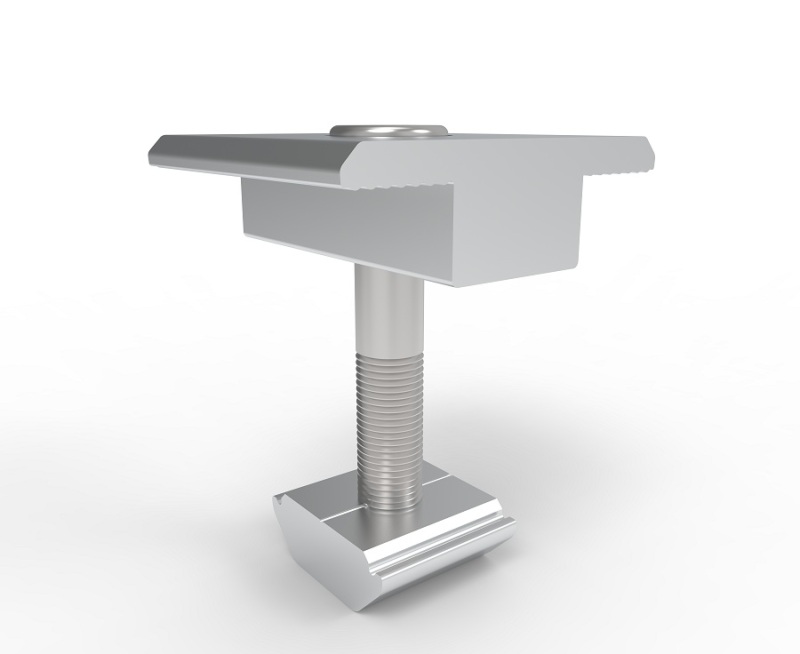

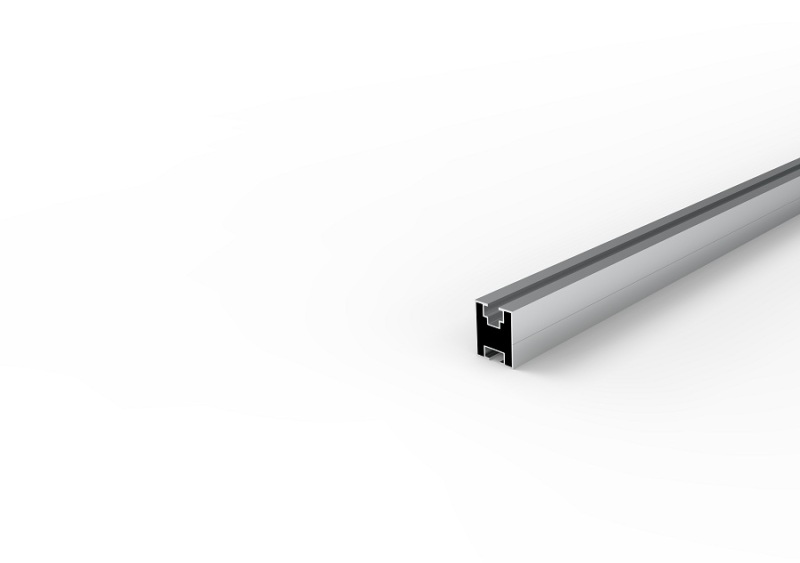

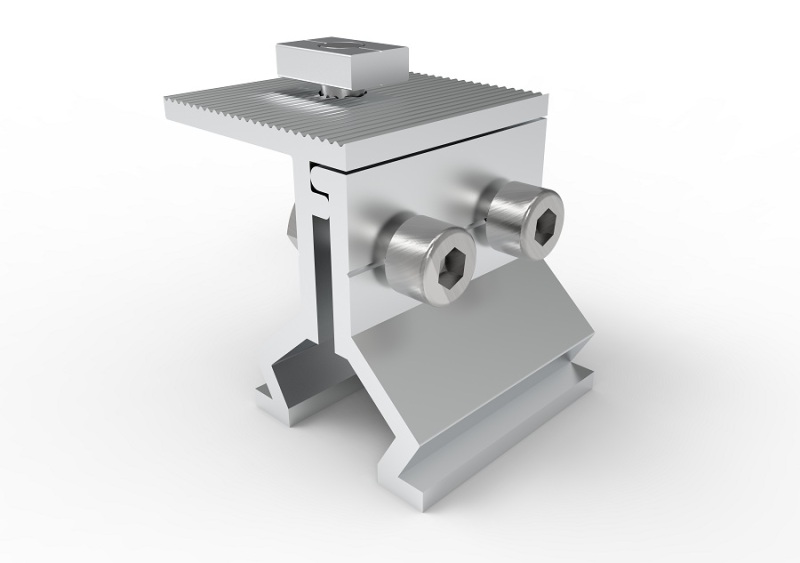

Die Klemme ist mit einer Schiene aus Aluminiumlegierung verbunden, um das Solarmodul zu stützen. Die Befestigung des Moduls an der Schiene erfolgt über einen mittelseitigen Druckblock, der einfach aufgebaut und langlebig ist.
- Lester
- China
- 14 Wochentage
- 2 MW/Woche
- AL6005-T5
- AS/NZS1170 ASCE 7-05 DIN1044
- 10 Jahre
- 20 Jahre
- Information
Produktdetail
Produkteigenschaften des Montagesystems für Stahlziegeldachbefestigungen:
1. Geeignet für die Installation von kristallinen Siliziummodulen, Dünnschichtmodulen, Doppelglasmodulen usw
2. Verbindungsdesign für eine bequeme und schnelle Installation.
3. Die Komponenten bestehen aus einer Kombination aus Aluminiumlegierung und Edelstahl 304 und haben eine lange Lebensdauer.
4. Bereitstellung verschiedener Lösungen für Dachmontagevorrichtungen aus Colo-Stahlziegeln, um den Kundenanforderungen gerecht zu werden.
5. Zerstörungsfreies Dach-Selbstabdichtungssystem.
6. Starke Flexibilität, einfache und schnelle Installation, wodurch Arbeitskosten und Installationszeit gespart werden .
7. Durch maßgeschneiderte Längen kann das Schweißen und Schneiden vor Ort überflüssig gemacht werden, wodurch eine hohe Korrosionsbeständigkeit, strukturelle Festigkeit und Ästhetik der Dach-Solarmodulhalterungen von der Fabrik bis zum Installationsort gewährleistet werden.
TECHNISCHE PARAMETER | |
| Maximale Windgeschwindigkeit | 44m/s |
| Schneelast | 0,8 kN/m2 |
| Spannenbereich | 0,1–1,8 m |
| Standardlänge des Pressblocks | 40mm |
| Designstandard | AS/NZS1170 ASCE 7-05 DIN1044 usw |
LEISTUNGSPARAMETER | |
| Installationsort | Dach aus Stahlziegeln |
| Hauptmaterial | AL6005-T5 |
| Befestigungsmaterial | SUS304 |
| Anwendbare Komponenten | Gerahmt oder rahmenlos |
| Anwendbare Layoutmethode | vertikal oder horizontal |
| Garantiezeit | 10 Jahre |
INSTALLATIONSANLEITUNG
| Schritt 1: Setzen Sie die Klemmen seitlich in die Stadtschiene ein | Schritt 2: Setzen Sie die Klemmen seitlich in die Stadtschiene ein |
 |  |

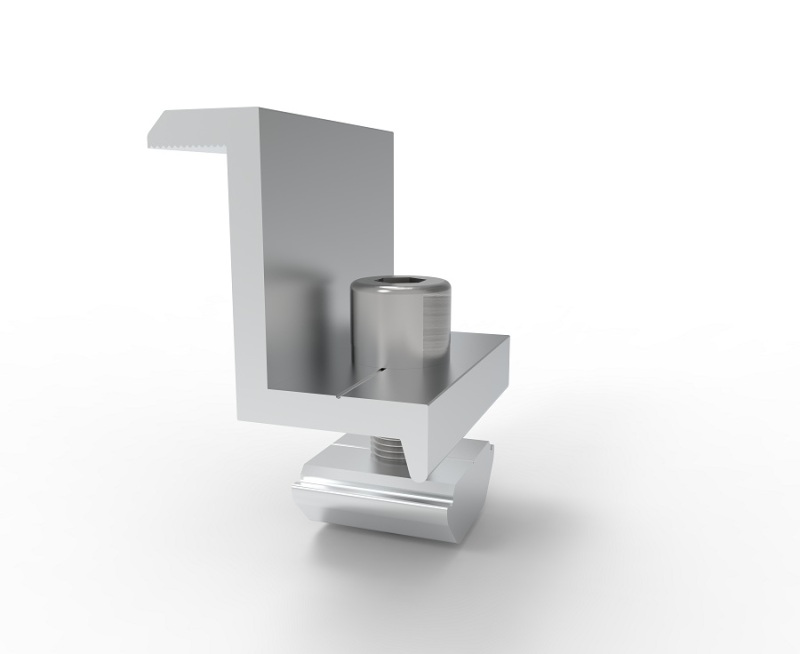

| Schritt 3: Schieben Sie die End- und Mittelklemmen in die Schiene | Schritt 4: Installieren Sie die Paneele |
 |  |
